一、产品简介
UHB-ZK-A系列泵属于单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯（UHMWPE）。该材料是目前国际上新一代的泵用耐腐耐磨工程塑料，其最突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性（尤其是耐低温冲击），抗蠕变性（耐环境应力开裂）和极好的耐腐蚀性。
该泵显著特点是：多功能，即一中泵能适应各种不同的工况，如输送酸、碱性清夜或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各种稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。
UHB-ZK-A系列耐腐耐磨泵是UHB-ZK-A系列泵的改进型产品，采用渐开线涡壳，其显著特点是效率、耐腐性，抗蠕变性均有所提高。
该泵在辽宁葫芦岛锌厂等三百多家大型有色冶炼和硫酸企业的酸性矿浆和稀酸岗位的长期比较使用，其耐腐耐磨性、密封可靠性、使用寿命性， 均得到了极高的评价。
（一） 主要技术性能简述
1． 型号：UHB-ZK-A系列耐腐耐磨泵
2． 结构与特点：
（1）耐腐耐磨，一泵多用，酸碱类清夜料浆均适用。
（2）泵体为钢衬超高分子量聚乙烯结构，衬层厚8～20mm，该泵应用了龟甲网衬里专利技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。
（3）叶轮分半开式，闭式两种，可根据介质状况任选。
（4）密封：K型动力密封，G3型机械密封。
3． 适用介质：浓度75%以下硫酸，30%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。
4． 主要技术参数：使用温度-20℃～80℃（对特殊要求、使用改性材质，可提高到105℃）, 进口直径 32mm～350mm, 流量5～2600m3/h,扬程80m以内。
（二） 极广泛的使用范围
1． 稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
2． 有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等稀有金属湿法冶炼的各种酸液，腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。
3． 化工及其他行业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
4． 氯碱业：盐酸、液碱、电解液等。
5． 水处理业：纯水、高纯水、污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等）。
6． 钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。
7． 湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
8． 煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

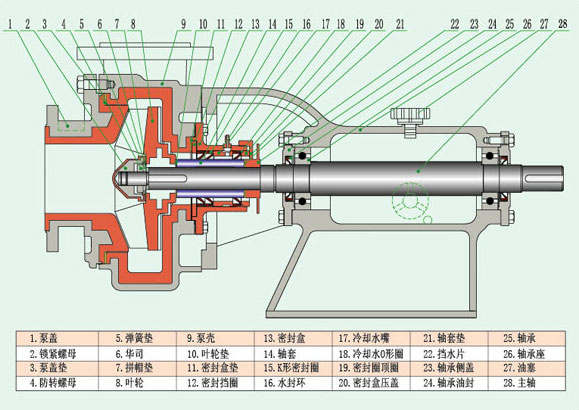

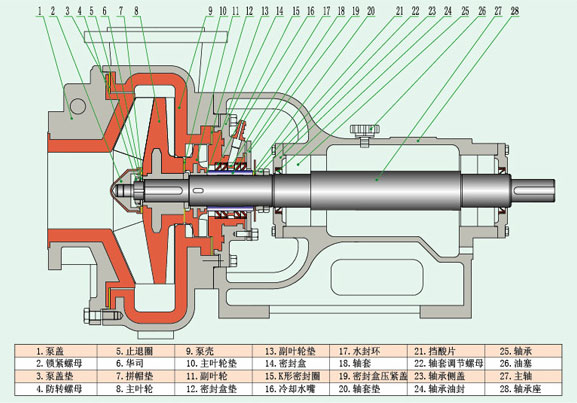

二、密封结构简图及泵体改进型结构图

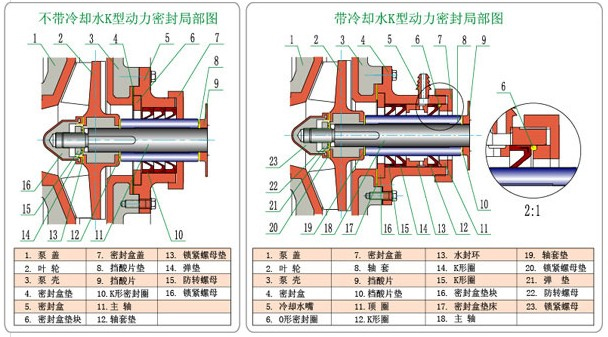

1、K型动力密封结构简图及简介
工作原理 该密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内）。
2、G3型机械密封结构简图及简介
G3密封为本厂自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环（4）与密封盒（8）之间设置了挡砂圈（7）使硬颗粒不能进入静环与密封盒之间的间隙中，使静环前后位移自如，克服了原有耐颗粒密封的“卡砂"失效的缺点。该密封为本厂的专利产品。

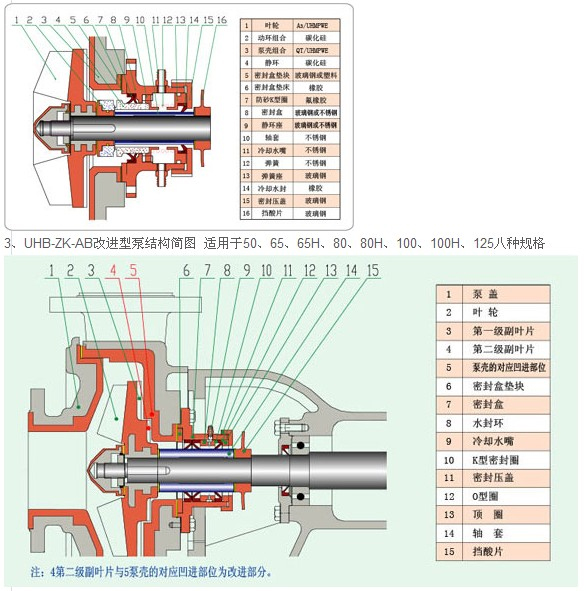

改进结构简介
UHB-ZK-AB型耐腐耐磨泵是对UHB-ZK-A系列泵的改进型泵（见上图）。两者之间的区别在于后者是无台阶式背叶片，前者为台阶式背叶片结构（见图中序号4）。改进后的叶轮的背叶分为二级，二级背叶片之间有凸起台阶。与之相匹配的泵也有凹进的台阶。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力，保证和延长轴密封的使用寿命。
主要适用岗位 UHB-ZK-AB型耐腐耐磨泵主要适用于用户选性能曲线的高压力，小流量点时的选型。简言之，经常在逼压状态（压滤机配用泵等）或者高压力输送状态下的泵，选AB型泵较为合适，密封寿命可提高一倍左右。
三、选型提示及标注方式

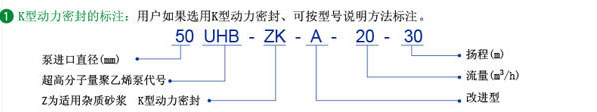

1、K型动力密封的标注：用户如果选用K型动力密封、可按型号说明方法标注。
2、G3密封选定后的型号标注：用户如果选用G3型内装式耐颗粒机械密封，标注型号时在原型号后加“G3"字样即可，例如50UHB-ZK-A-20-30-G3即可。
3、B型结构的标定：在选定该结构的泵时按如下方法标注：在原动力密封泵型号加“B"字样，50UHB-ZK-AB-20-30加标注即可。 4、订货时请用户提供以下工况：介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力（正压还是负压）以及使用岗位名称及使用特点，以便本厂为你选定最合适的密封材料。
5、UHB-ZK-A系列耐腐耐磨泵，可根据用户的要求安装不同的密封。若无特殊要求，一般均装配K型动力密封。

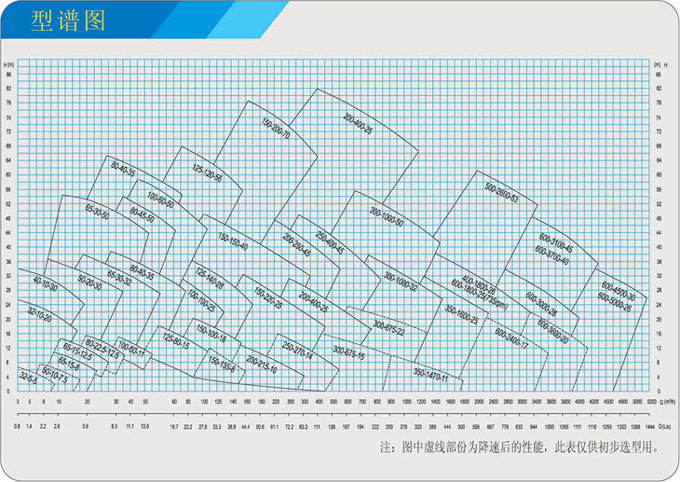

序号
型号
流量（m3/h）
扬程（m）
转速（r/min）
功率（KW）
进出口直径
（mm×mm）
重量（Kg）
轴功率
配备电机
1
32UHB-ZK-A-3-13
3
13
2900
0.3
0.75
32 X 25
80
2
32UHB-ZK-A-5-12
5
12
2900
0.42
0.75
3
32UHB-ZK-A-7-10
7
10
2900
0.5
0.75
4
32UHB-ZK-A-5-5
5
5
1450
0.25
0.75
5
32UHB-ZK-A-3-18
3
18
2900
0.4
1.1
6
32UHB-ZK-A-5-15
5
15
2900
0.55
1.1
7
32UHB-ZK-A-8-12
8
12
2900
0.7
1.1
8
32UHB-ZK-A-5-20
5
20
2900
0.72
1.1
9
32UHB-ZK-A-8-18
8
18
2900
1.2
1.5
10
32UHB-ZK-A-12-15
12
15
2900
1.3
2.2
11
32UHB-ZK-A-5-25
5
25
2900
1.1
2.2
12
32UHB-ZK-A-10-20
10
20
2900
1.6
2.2
13
32UHB-ZK-A-15-15
15
15
2900
1.7
2.2
14
32UHB-ZK-A-7.5-6
7.5
6
1450
0.4
0.75
15
40UHB-ZK-A-10-18
10
18
2900
1.3
2.2
40×32
130
16
40UHB-ZK-A-15-15
15
15
2900
1.7
2.2
17
40UHB-ZK-A-10-30
10
30
2900
2.2
3
18
40UHB-ZK-A-15-25
15
25
2900
2.7
3
19
40UHB-ZK-A-18-20
18
20
2900
2.6
3
20
50UHB-ZK-A-10-7.5
10
7.5
1450
0.6
1.1
50×40
170
21
50UHB-ZK-A-10-35
10
35
2900
3.2
4
22
50UHB-ZK-A-20-20
20
20
2900
3.0
4
23
50UHB-ZK-A-25-18
25
18
2900
3.2
4
24
50UHB-ZK-A-30-15
30
15
2900
3.1
4
25
50UHB-ZK-A-15-32
15
32
2900
3.5
5.5
26
50UHB-ZK-A-20-30
20
30
2900
4.3
5.5
27
50UHB-ZK-A-25-28
25
28
2900
5.0
5.5
28
50UHB-ZK-A-12-40
12
40
2900
3.8
5.5
29
50UHB-ZK-A-15-43
15
43
2900
5.6
7.5
30
65UHB-ZK-A-15-8
15
8
1450
0.9
1.1
65×50
220
31
65UHB-ZK-A-30-25
30
25
2900
5.3
5.5
32
65UHB-ZK-A-35-20
35
20
2900
5.1
5.5
33
65UHB-ZK-A-40-15
40
15
2900
4.5
5.5
34
65UHB-ZK-A-30-32
30
32
2900
6.5
7.5
35
65UHB-ZK-A-35-25
35
25
2900
6.2
7.5
36
65UHB-ZK-A-40-20
40
20
2900
5.9
7.5
37
65UHB-ZK-A-5-11
5
11
1450
0.6
1.1
65×50
270
38
65UHB-ZK-A-10-12.5
10
12.5
1450
1.2
2.2
39
65UHB-ZK-A-15-12.5
15
12.5
1450
1.6
2.2
40
65UHB-ZK-A-10-45
10
45
2900
4.8
7.5
41
65UHB-ZK-A-10-40
10
40
2900
4.2
5.5
42
65UHB-ZK-A-20-50
20
50
2900
8.7
11
43
65UHB-ZK-A-30-50
30
50
2900
12
15
44
65UHB-ZK-A-30-40
30
40
2900
9.6
11
45
65UHB-ZK-A-10-55
10
55
2900
8.6
11
46
65UHB-ZK-A-20-20
20
20
1450
3.2
4
65×50
330
47
65UHB-ZK-A-35-15
35
15
1450
5.1
5.5
48
65UHB-ZK-A-30-20
30
20
1450
5.0
5.5
49
65UHB-ZK-A-35-20
35
20
1450
5.8
7.5
50
80UHB-ZK-A-17.5-11
17.5
11
1450
1.5
2.2
80×65
270
51
80UHB-ZK-A-22.5-12.5
22.5
12.5
1450
2.3
3
52
80UHB-ZK-A-40-20
40
20
2900
5.8
7.5
53
80UHB-ZK-A-45-18
45
18
2900
6.1
7.5
54
80UHB-ZK-A-50-15
50
15
2900
5.6
7.5
55
80UHB-ZK-A-35-45
35
45
2900
10.8
11
56
80UHB-ZK-A-40-35
40
35
2900
10.2
11
57
80UHB-ZK-A-45-32
45
32
2900
10.1
11
58
80UHB-ZK-A-50-30
50
30
2900
10.2
11
59
80UHB-ZK-A-60-30
60
30
2900
12.6
15
60
80UHB-ZK-A-45-50
45
50
2900
14.8
15
61
80UHB-ZK-A-55-40
55
40
2900
15.8
18.5
62
80UHB-ZK-A-40-40
40
40
1450
14.8
18.5
80×65
750
63
80UHB-ZK-A-30-50
30
50
1450
15.3
18.5
64
80UHB-ZK-A-40-50
40
50
1450
17.9
22
65
80UHB-ZK-A-30-60
30
60
1450
17.6
22
66
80UHB-ZK-A-50-56
50
56
1450
23.2
30
67
80UHB-ZK-A-40-60
40
60
1450
24.3
30
68
80UHB-ZK-A-60-55
60
55
1450
25.2
30
69
100UHB-ZK-A-50-11
50
11
1450
4.2
5.5
100×80
370
70
100UHB-ZK-A-80-15
80
15
2900
10.2
11
71
100UHB-ZK-A-60-30
60
30
2900
13.8
15
72
100UHB-ZK-A-100-20
100
20
2900
15
15
73
100UHB-ZK-A-50-50
50
50
2900
17.5
18.5
74
100UHB-ZK-A-60-40
60
40
2900
16.8
18.5
75
100UHB-ZK-A-80-35
80
35
2900
17.8
18.5
76
100UHB-ZK-A-80-30
80
30
2900
17.5
18.5
77
100UHB-ZK-A-100-25
100
25
2900
17.9
18.5
78
100UHB-ZK-A-100-20
100
20
2900
17.2
18.5
79
100UHB-ZK-A-140-15
140
15
2900
16.8
18.5
80
100UHB-ZK-A-100-20
100
20
2900
16.2
18.5
81
100UHB-ZK-A-120-15
120
15
2900
17.1
18.5
82
100UHB-ZK-A-140-10
140
10
2900
16.4
18.5
83
100UHB-ZK-A-50-58
50
58
2900
21
22
84
100UHB-ZK-A-60-50
60
50
2900
21.5
22
85
100UHB-ZK-A-100-27
100
27
2900
18.4
22
86
100UHB-ZK-A-70-45
70
45
2900
23.5
30
87
100UHB-ZK-A-80-50
80
50
2900
27
30
88
100UHB-ZK-A-100-45
100
45
2900
28
30
89
100UHB-ZK-A-120-40
120
40
2900
28.5
30
90
100UHB-ZK-A-145-28
145
28
2900
29.5
30
91
100UHB-ZK-A-80-35
80
35
1450
19.3
22
100×80
950
92
100UHB-ZK-A-80-40
80
40
1450
22.3
30
93
100UHB-ZK-A-60-70
60
70
1450
35.9
37
94
100UHB-ZK-A-60-65
60
65
1450
33.6
37
95
100UHB-ZK-A-50-70
50
70
1450
31.4
37
100×80
950
96
100UHB-ZK-A-80-60
80
60
1450
35.9
37
97
100UHB-ZK-A-80-50
80
50
1450
40.3
45
98
100UHB-ZK-A-100-57
100
57
1450
37.9
45
99
100UHB-ZK-A-80-65
80
65
1450
40.3
45
100
100UHB-ZK-A-120-50
120
50
1450
39.9
45
101
100UHB-ZK-A-100-65
100
65
1450
48.9
55
102
100UHB-ZK-A-120-60
120
60
1450
51.5
55
103
125UHB-ZK-A-120-20
120
20
2900
17.2
18.5
125×100
480
104
125UHB-ZK-A-140-18
140
18
2900
21
22
105
125UHB-ZK-A-150-15
150
15
2900
21.5
22
106
125UHB-ZK-A-100-40
100
40
2900
28.8
30
107
125UHB-ZK-A-120-35
120
35
2900
29.4
30
108
125UHB-ZK-A-140-25
140
25
2900
25
30
109
125UHB-ZK-A-120-32
120
32
2900
26.8
30
110
125UHB-ZK-A-140-28
140
28
2900
27.6
30
111
125UHB-ZK-A-160-24
160
24
2900
28.1
30
112
125UHB-ZK-A-80-15
80
15
1450
10.2
11
113
125UHB-ZK-A-80-15
80
15
980
10.2
11
125×100
950
114
125UHB-ZK-A-100-40
100
40
1450
28.8
30
115
125UHB-ZK-A-120-35
120
35
1450
29.4
30
116
125UHB-ZK-A-140-25
140
25
1450
25
30
117
125UHB-ZK-A-120-32
120
32
1450
26.8
30
118
125UHB-ZK-A-140-28
140
28
1450
27.6
30
119
125UHB-ZK-A-100-50
100
50
1450
33.2
37
120
125UHB-ZK-A-120-40
120
40
1450
32.1
37
121
125UHB-ZK-A-100-60
100
60
1450
40.5
45
122
125UHB-ZK-A-120-50
120
50
1450
38.5
45
123
125UHB-ZK-A-100-65
100
65
1450
47.6
55
124
125UHB-ZK-A-120-60
120
60
1450
49.2
55
125
125UHB-ZK-A-140-56
140
56
1450
46.9
55
126
125UHB-ZK-A-150-56
150
56
1450
50.3
55
127
125UHB-ZK-A-180-40
180
40
1450
48.5
55
128
150UHB-ZK-A-180-14
180
14
1450
28.2
30
150×125
950
129
150UHB-ZK-A-160-16
160
16
1450
28
30
130
150UHB-ZK-A-150-20
150
20
1450
24.5
30
131
150UHB-ZK-A-120-25
120
25
1450
24.5
30
132
150UHB-ZK-A-138-8
138
8
980
10.5
11
133
150UHB-ZK-A-190-18
190
18
1450
19.8
22
134
150UHB-ZK-A-210-26
210
26
1450
36.4
37
135
150UHB-ZK-A-240-24
240
24
1450
35.2
37
136
150UHB-ZK-A-270-20
270
20
1450
36
37
137
150UHB-ZK-A-148-11
148
11
980
13.6
15
150×125
1000
138
150UHB-ZK-A-101-18
101
18
980
12.8
15
139
150UHB-ZK-A-80-11
80
11
980
8.9
11
140
150UHB-ZK-A-120-40
120
40
1450
33.6
37
141
150UHB-ZK-A-150-40
150
40
1450
42
45
142
150UHB-ZK-A-200-32
200
32
1450
43.4
45
143
150UHB-ZK-A-250-30
250
30
1450
41.5
45
144
150UHB-ZK-A-300-25
300
25
1450
42.3
45
145
200UHB-ZK-A-215-10
215
10
980
15.6
18.5
200×150
1200
146
200UHB-ZK-A-210-14
210
14
980
18.4
18.5
147
200UHB-ZK-A-168-20
168
20
980
27
30
148
200UHB-ZK-A-320-24
320
24
1450
37.3
45
149
200UHB-ZK-A-350-20
350
20
1450
37.1
45
150
200UHB-ZK-A-400-18
400
18
1450
38.3
45
151
200UHB-ZK-A-500-12
500
12
1450
38.6
45
152
200UHB-ZK-A-320-32
320
32
1450
51.8
55
153
200UHB-ZK-A-350-28
350
28
1450
45.2
55
154
200UHB-ZK-A-400-25
400
25
1450
70
75
155
200UHB-ZK-A-250-45
250
45
1450
74
75
156
200UHB-ZK-A-300-38
300
38
1450
69.5
75
157
200UHB-ZK-A-350-34
350
34
1450
67.3
75
158
250UHB-ZK-A-400-30-L
400
30
1450
70.8
75
250×200
1300
159
250UHB-ZK-A-500-22-L
500
22
1450
68.4
75
160
250UHB-ZK-A-270-14
270
14
980
21.5
30
250×200
2200
161
250UHB-ZK-A-270-20
270
20
980
31.8
37
162
250UHB-ZK-A-600-20
600
20
1450
68.4
75
163
250UHB-ZK-A-400-32
400
32
1450
76.8
90
164
250UHB-ZK-A-500-26
500
26
1450
78.3
90
165
250UHB-ZK-A-400-45
400
45
1450
108.9
110
166
250UHB-ZK-A-500-37
500
37
1450
100.7
110
167
250UHB-ZK-A-600-30
600
30
1450
98
110
168
250UHB-ZK-A-500-45
500
45
1450
123.8
132
169
250UHB-ZK-A-650-45
650
45
1450
137.8
160
170
300UHB-ZK-A-700-40-L
700
40
1450
139.2
160
300×250
2300
171
300UHB-ZK-A-850-35-L
850
35
1450
133.8
160
172
300UHB-ZK-A-950-30-L
950
30
1450
140.3
160
173
300UHB-ZK-A-1000-28-L
1000
28
1450
148.7
160
174
300UHB-ZK-A-675-15
675
15
980
47.23
55
300×250
3400
175
300UHB-ZK-A-675-22.8
675
22.8
980
72.3
75
176
300UHB-ZK-A-800-32
800
32
980
118.5
132
177
300UHB-ZK-A-900-21
900
21
980
98.2
110
178
300UHB-ZK-A-1000-30
1000
30
980
137.3
160
179
300UHB-ZK-A-1050-22
1050
22
980
107.8
110
180
300UHB-ZK-A-1100-28
1100
28
980
139.5
160
181
300UHB-ZK-A-960-27.4
960
27.4
980
122.7
132
182
300UHB-ZK-A-860-33
860
33
1450
127.3
132
183
300UHB-ZK-A-1000-32
1000
32
1450
149.3
160
184
300UHB-ZK-A-1180-31
1180
31
1450
142.3
160
185
300UHB-ZK-A-850-40
850
40
1450
157.3
160
186
300UHB-ZK-A-1050-28
1050
28
980
138.6
160
187
300UHB-ZK-A-1200-30
1200
30
1450
168.9
180
188
300UHB-ZK-A-850-51
850
51
1450
190.3
200
189
300UHB-ZK-A-850-55
850
55
1450
218.2
250
190
300UHB-ZK-A-1000-50
1000
50
1450
233.4
250
191
300UHB-ZK-A-1100-48.8
1100
48.8
1450
242.3
250
192
350UHB-ZK-A-1400-28-L
1400
28
1450
195.3
200
350×300
3500
193
350UHB-ZK-A-1500-25-L
1500
25
1450
194.4
200
194
350UHB-ZK-A-1500-30-L
1500
30
1450
232.5
250
195
350UHB-ZK-A-1600-28-L
1600
28
1450
216.3
250
350×300
3500
196
350UHB-ZK-A-1600-25-L
1600
25
1450
186.7
200
197
350UHB-ZK-A-1800-25-L
1800
25
1450
224.8
250
198
350UHB-ZK-A-1470-11
1470
11
720
76.8
90
350×300
4250
199
350UHB-ZK-A-1600-25
1600
25
980
186
200
200
350UHB-ZK-A-2000-20
2000
20
980
186
200
201
350UHB-ZK-A-2600-16
2600
16
980
194
220
202
350UHB-ZK-A-1800-20
1800
20
980
168
180
203
350UHB-ZK-A—2000-25
2000
25
980
223
250
204
350UHB-ZK-A-1500-35
1500
35
980
228
250
205
350UHB-ZK-A-2500-20
2500
20
980
233
250
206
350UHB-ZK-A-2500-25
2500
25
980
282
300
207
350UHB-ZK-A-2000-32
2000
32
980
293
300
注：1、型号中的-B泵为泵壳结构改良型。
2、型号中的-AH泵为高扬程泵，其中泵壳、泵盖、叶轮及轴承座等与同规格泵均不通用。
3、性能参数表所列轴功率均为物料比重为1时的实际消耗功率，当介质比重变化时应乘以相应比重值。
五、泵的结构简图
（一）、泵进口直径≤125mm时，（不含付叶轮）
（二）、泵进口直径>125mm时，（含付叶轮）
